玻璃種類豐富，能夠滿足不同場合的不同需求。通過調整制造玻璃的材質與工藝，廠家可以讓玻璃材料的性質發生極大的變化，從而使其更加穩定耐用。例如常用的鋼化玻璃不但強度遠超普通玻璃，而且碎片不會傷人，安全可靠。本文將要介紹玻璃的加工過程，加深大家的理解。

一、成品玻璃板材的制作方法

        1、原片的選取：首先做玻璃加工當然得要有玻璃原片，普通的玻璃加工廠是沒有生產原片的，只有大型的玻璃公司才生產原片，如信義玻璃、南玻集團等這樣的大公司才生產。玻璃原片的厚度也不一樣，如果是生產顯示器類的玻璃一般選用1mm、2mm、3mm之間的厚度，由于數碼類產品對透光性要求比較高，所以會選擇超白玻。

        2、玻璃尺寸切割：原片本身的尺寸是很大塊的，一般是長三米多，寬兩米多。蘇州魚缸切割可以說是玻璃加工的首步，工作人員會根據客戶圖紙上的尺寸來計算怎么樣去切這塊原片。這個算法必須考慮到后面玻璃麿邊所消耗掉的尺寸。因此也有公差這一說法。

        3、玻璃磨邊倒角：剛切好的玻璃是會刮手的，玻璃邊會很鋒利，客戶也會要求磨邊，不過磨邊有磨霧邊跟亮邊之分，裝在框里的磨霧邊就行了，這樣也可以減少成本，磨亮邊是那些對玻璃美觀度比較高的客戶要求的。磨邊之后就是倒角，倒角也有專們的倒角機，通過倒角機能精準的倒出所想要的R角。

        4、鋼化：鋼化有分物理鋼化跟化學鋼化，我們這里講物理鋼化，物理鋼化是把玻璃在鋼化爐里面加熱到一定程度，然后再冷卻得來，玻璃鋼化后硬度增強。客戶都會要求玻璃鋼化，這樣才安全。鋼化玻璃也有安全玻璃之稱。

        5、絲印：有些玻璃會經過這一步，是因為客戶想在玻璃印上某些圖案，公司標志等。絲印也有高溫絲線跟低溫絲印，高溫絲印會在鋼化的前一步進行。絲印房要比較干凈。這樣油墨地不會摻入雜質。絲印出來的效果才會更佳。

        6、清洗檢測包裝：后面玻璃要通過檢測員的檢測方能過關，有問題的玻璃會被挑選出來，有的作廢，有的可以再欠加工。好的玻璃就通過貼膜機貼膜，再用牛皮紙包裝。

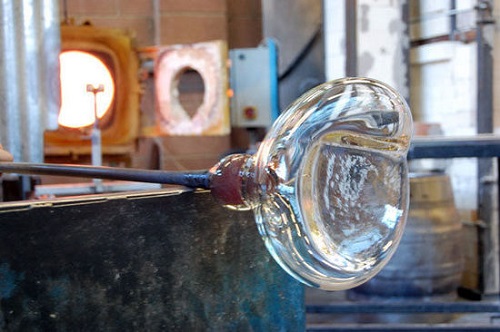

二、玻璃容器人工吹制的方法

        手工吹制主要使用一根空心鐵管(或不銹鋼管)，一端用來沾取玻璃液，另一端用于人工吹氣。管長約1.5～1.7m，中心孔徑0．5～1．5cm，可根據制品大小選用不同規格的吹管。

        手工吹制主要依靠熟練的技木和本人的操作經驗，操作方法貌似簡單，但要得心應手地吹制出符合要求的制品，尤其吹制復雜的藝術裝飾品確非易事。

        手工吹制的玻璃料多數是在坩堝中熔制(也有在小型池窯巾熔制)，成型溫度的變化較復雜。剛開始的時候成型溫度較高，熔融玻璃的粘度也較小，操作持續時間可略長，玻璃料在鐵碗中的勻判·時間可稍長，小泡料也可冷得略透些，隨著坩堝內玻璃料的逐漸減少與冷卻時間延長，整個吹制成型的操作節奏須逐漸加快。

        手工吹制的主要技巧：

        (1)勻料要均勻，熾熱玻璃在各部分的勻稱分布主要依靠吹制鐵管的旋轉速度是否得當，旋轉速度過快或過慢都會造成制品局部厚薄不均；

        (2)吹氣時間與吹氣量要恰到好處，吹氣過大會使制品瑞部過薄，尺寸偏大；反之，會使端部過厚，尺寸偏小。故運氣自如，吹氣力量恰到好處是保證制品尺寸的關鍵。

        (3)挑料重量每次應基本一致，因這種成型方法主要依靠手感與經驗。坩堝上部玻璃液粘度與接近坩堝底部的玻璃液粘度有差異，挑料時尤其要注意。

相關概念

玻璃

        玻璃是非晶無機非金屬材料，一般是用多種無機礦物(如石英砂、硼砂、硼酸、重晶石、碳酸鋇、石灰石、長石、大型魚缸定做純堿等)為主要原料，另外加入少量輔助原料制成的。它的主要成分為二氧化硅和其他氧化物。普通玻璃的化學組成是Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2等，主要成分是硅酸鹽復鹽，是一種無規則結構的非晶態固體。廣泛應用于建筑物，用來隔風透光，屬于混合物。另有混入了某些金屬的氧化物或者鹽類而顯現出顏色的有色玻璃，和通過物理或者化學的方法制得的鋼化玻璃等。
